齿式联轴器结构设计紧凑使用效果方便

时间:2020-04-14  来源:http://www.hnsqqz.com/news/323.html

  齿式联轴器结构设计基本上是对称的,两个外齿轴套也是可以通过键连接压或者是热装到轴头上,外齿轴套的齿面沿着长度方向是呈现圆弧齿,是通过模板使用仿形加工出来的。

齿式联轴器从齿顶方向看外齿轮套上面的齿为鼓形齿,齿厚从中心再到两边逐渐的减小,但是与之相啮合的内齿圈上面的齿则是直线形齿。

由于外齿轴套的齿顶和齿面都是弧形的,因此整个联轴器是双活节的,并且是挠性的这样就可适应两个轴线间的较大偏角,可以采用稀油润滑或干油润滑。

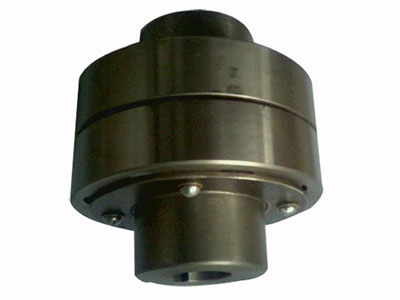

齿式联轴器
齿式联轴器结构紧凑,尺寸、重量、体积及惯性矩都很小,各零件均为圆形,不平衡力矩也小。齿式联轴器工作中常见的故障是内外齿面磨损严重;内齿圈产生轴向位移量较大,甚至不能啮合;内外齿发生断齿现象;对口螺栓折断。起重配件联轴器油量不足或缺油,或油脂使用不当,造成油脂钙化,致使齿面间无法润滑。润滑不好产生齿面磨损严重,这种情况只要更换新润滑脂,定期注入合格的润滑脂油,防止漏油,油量充足,便可避免。

齿式联轴器找正原理是将电机可动端端面圆在固定端端面上的投影近似看成正圆,由于可动端中心到固定端端面的距离不变。若想同时满足,可动端轴线与固定端轴线是在一条线上,只是理想的找正状态。实际找正时,先设定允许误差,当找正时产生的误差在允许误差范围内时,找正结束。在很多场合中,泵的下检测点无法进行检测,找正工作将无法进行。

联轴器找正的时候,也是要进行垂直方向的调整,前后脚垫片的厚度是可以通过三个点检测数据来计算的,检测出两轴器的外缘直径到轴向千分表杆孔中心的距离。

综上所述内容可以知道,前后脚垫的厚度,如果点击上要比固定端高,应减垫片,如果点击比固定端要低,应该加垫片。
